京东方、群创、惠科正在开发Dual-gate和Triple-gate驱动面板技术

   2022-04-28 Omdia6990
核心提示:液晶电视面板厂商正在开发dual-gate和triple-gate驱动面板技术,以减少DDIC和COF的使用。

液晶电视面板厂商正在开发dual-gate和triple-gate驱动面板技术,以减少DDIC和COF的使用。

传统上,一片液晶电视面板需要两种DDIC:

源极驱动芯片(source driver IC),驱动面板X轴上的信号

栅极驱动芯片(gate driver IC),驱动面板Y轴上的信号

对于液晶电视面板,COF(chip-on-film)是主流。DDIC以COF技术粘合,然后连接到面板上。

多年来,GOA(gate-on-array)技术得到了发展。电视面板厂商可以通过将栅极电路直接集成到阵列玻璃的边缘来消除Y轴栅极驱动IC。GOA在减少DDIC的使用数量和促进超薄边框方面起到了很大作用。

然而,在X轴上使用源极驱动IC仍然是至关重要的。

面板厂商正在进一步开发dual-gate和triple-gate驱动技术。乐金显示是这些技术的最早开发者,但现在,这些技术在中国大陆和中国台湾的面板厂商中被广泛采用。京东方、群创和惠科都在研究dual-gate和triple-gate驱动技术。

Dual-gate驱动技术也被称为DRD(dual-rate driving),而triple-gate驱动技术也被称为TRD(triple-rate driving)。

对于DRD和TRD,工厂工程师必须在TFT阵列玻璃上重新设计TFT电路。此外,像素和子像素的结构也可能发生变化。

DRD和TRD的工作原理如下:

DRD:DRD技术将驱动速度提高了一倍,因此一颗源极驱动IC可以完成两颗源驱动IC的工作。

TRD:TRD技术使驱动速度提高到三倍,因此一颗源极驱动IC可以完成三颗源极驱动IC的工作。

以1024x600分辨率的面板为例。只用一颗源极驱动IC,需要在X轴上驱动1,024x3(R、G、B) ─ 共计3,072个子像素。对于传统的驱动,需要一颗具有3,072个信道的源极驱动IC。每个子像素需要一个信道来驱动它。在DRD的情况下,由于驱动速度提升,只需要一颗具有1,536个信道的源极驱动IC,每个信道可以驱动两个子像素。在TRD的情况下,只需要一颗具有1,024个信道的源极驱动IC。

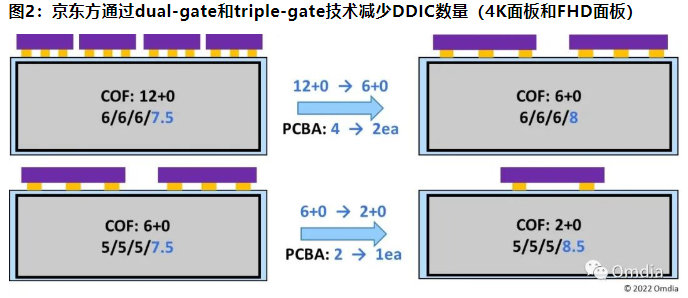

图2是dual-gate和triple-gate驱动的一个示例。

Source: Omdia

京东方一直在开发DRD和TRD技术。

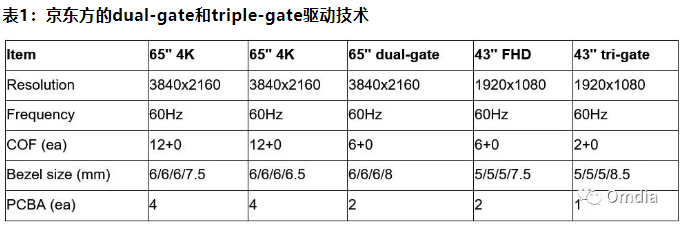

对于4K ─ 即UHD ─ 分辨率的电视面板,dual-gate驱动技术将65英寸4K面板的DDIC数量从12颗减少到6颗。COF也从12个下降到6个。另外, PCBA从4块减少到2块。

对于FHD分辨率的电视面板,triple-gate驱动技术将43英寸FHD面板的DDIC数量从6颗减少到2颗。COF也从6个下降到2个。同时,PCBA从2块减少到1块。

Source: Omdia

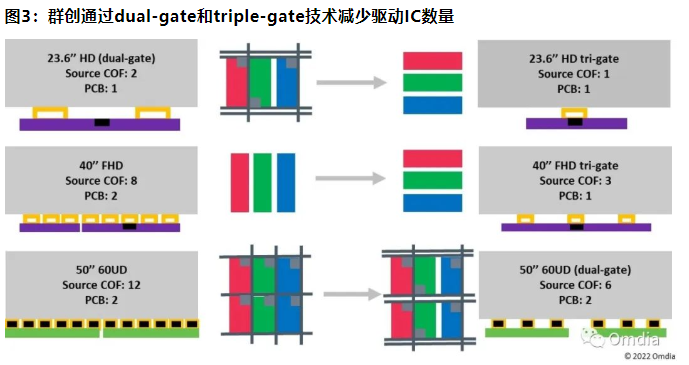

除了京东方,群创也计划减少其液晶电视面板的DDIC数量。如图3所示,群创正计划如下:

将23.6英寸高清液晶电视面板从dual-gate升级为tri-gate,进一步减少COF数量

在其40英寸FHD中引入tri-gate驱动,以减少DDIC、COF和PCBA的数量

在其50英寸UHD中引入dual-gate驱动,以减少DDIC、COF和PCBA的数量

Source: Omdia

惠科也计划在其43英寸4K、50英寸4K和55英寸4K液晶电视面板中引入dual-gate驱动技术(惠科称之为DRD)。DRD将在惠科的H2 8.6代线工厂采用。

根据惠科的说法,DRD的优点如下:

通过减少DDIC、COF和PCBA的数量来降低成本

栅极线的数量翻倍

减少装配时间

提高透光率(运用DRD技术后,43英寸UHD的透光率可以达到5.0%,50英寸UHD可以达到6.2%,而55英寸UHD可以达到7.0%)

减少面板的水平串扰
