iPhone14 Pro Max详细拆解:核心元器件名单曝光

   2022-09-22 爱集微、iFixit7430
核心提示:日前,iFixit对苹果iPhone14 Pro Max进行了拆解,整体看来,iPhone 14 Pro机型没有可拆卸的背玻璃,使得维修费用更高。

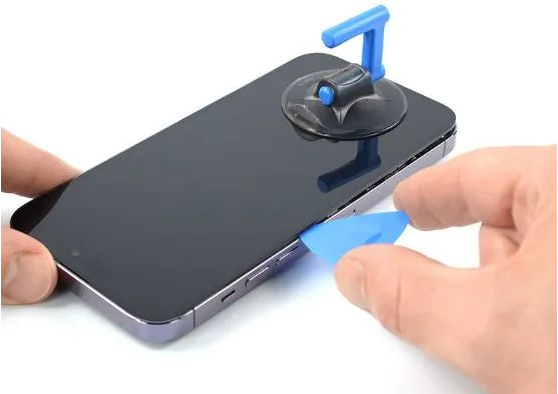

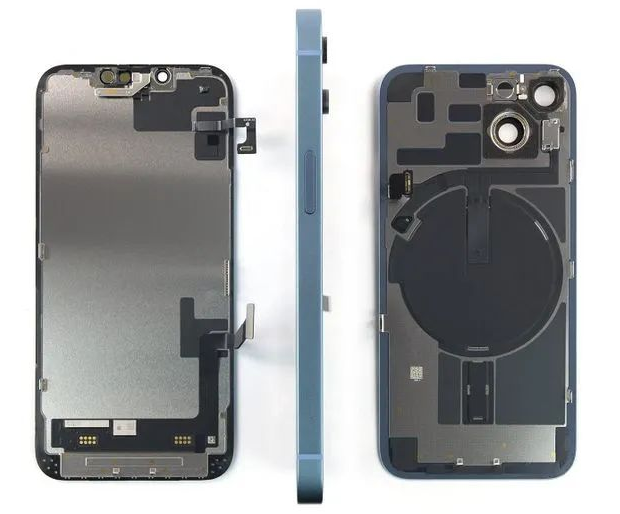

日前,iFixit对苹果iPhone14 Pro Max进行了拆解,整体看来,iPhone 14 Pro机型没有可拆卸的背玻璃,使得维修费用更高。

在没有AppleCare+的情况下,苹果商店对iPhone 14 Pro机型的后玻璃破裂的维修收费为3598元和3998元,而标准iPhone 14机型的维修收费为1298元和1548元。


苹果的A16芯片采用了高通骁龙X65基带芯片。下面来看看iPhone 14 Pro Max拆解后,其核心元器件供应商和产品有那些。

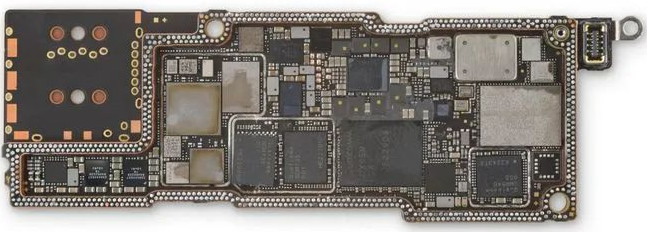

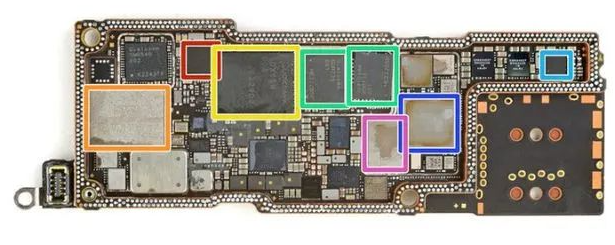

上层主板正面:

红色:闪迪 SDMVGKLK2 128G 128 GB NAND 闪存

橙色:Apple/Dialog Semiconductor 338S00819-A1 电源管理

黄色:疑似是 Apple/Cirrus Logic 338S00843 语音处理器

绿色:Apple/Cirrus Logic 338S00537 音频放大器

天蓝色:疑似是 Apple/Dialog Semiconductor 338S0081C ? 电源管理

深蓝色:德州仪器 TPS61280H DC-DC 转换器

紫色:可能是意法半导体 EEPROM

红色:可能是 英飞凌 负载开关

橙色:恩智浦NTB0101GS1 1-bit 转换 - 电压电平

黄色:德州仪器 LSF0101 1-bit 双向电压电平转换器

红色:疑似WiFi/蓝牙模块

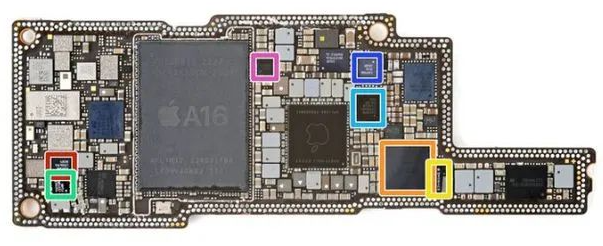

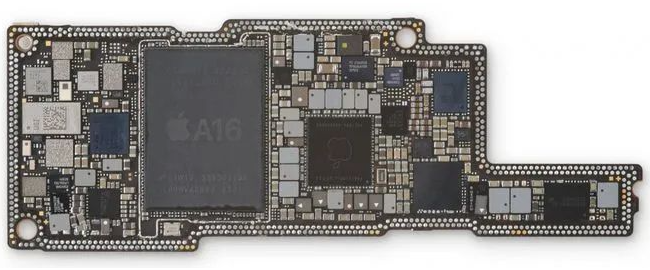

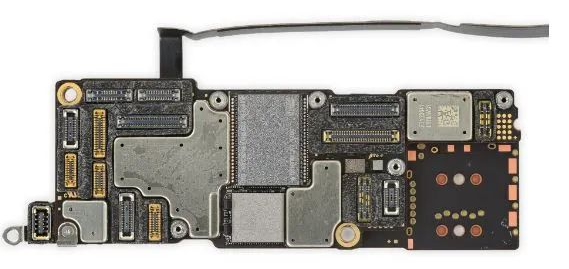

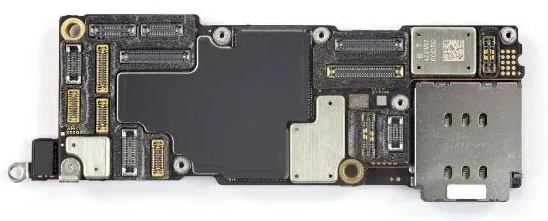

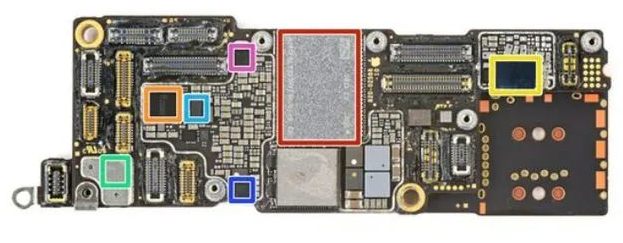

上层主板背面:

红色:Apple APL1W10/339S01104 A16处理器芯片、三星K3LK2K20CM-EGCP 6 GB LPDDR5 SDRAM 内存

橙色:Apple APL109A/338S00942 电源管理芯片

黄色:Apple/Dialog Semiconductor 338S00839-B0 电源管理芯片

绿色:博通 BCM59365EA1IUBG 无线充电接收器

天蓝色:意法半导体 STB601A05 电源管理芯片

深蓝色:Apple/Dialog Semiconductor 338S00819-A1 电源管理芯片

紫色:德州仪器 TPS65657B0 显示屏供电

红色:德州仪器 LM3567A1 LED 闪光灯驱动

橙色:Apple/Cirrus Logic 338S00738 音频编解码器

黄色:可能是 Analog Devices Taptic Engine马达驱动

绿色:德州仪器 CD3710A1 VCSEL阵列驱动

天蓝色:恩智浦 CBTL1618A0 DisplayPort 多路复用器

深蓝色:德州仪器USB 2.0 双路中继器

紫色:安森美 DC-DC 转换器

红色:可能是安森美 DC-DC 转换器

橙色:可能是意法半导体串行EEPROM内存

红色:应该是环旭电子的超宽频模块

橙色:博通 AFEM-8245 前端模块

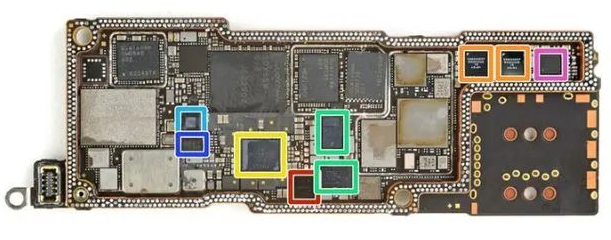

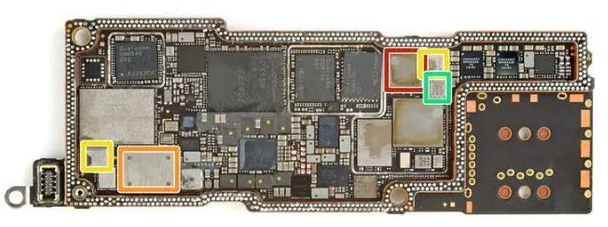

下层主板正面:

红色:意法半导体 ST33J 安全元件

橙色:Apple/Cirrus Logic 338S00537 音频放大器

黄色:高通 PMX65 电源管理芯片

绿色:高通 QET7100 包络追踪器

天蓝色:可能是 高通 PMK65 时钟发生器

深蓝色:可能是 Qorvo 包络追踪器

紫色:疑似 意法半导体 电源管理芯片

红色:恩智浦 SN210V 带有安全元件的 NFC控制器

橙色:应该是卫星模块

黄色:高通 SDX65M X65 5G 调制解调器

绿色:高通 SDR735 RF 射频芯片

天蓝色:高通 SMR546 RF 射频芯片

深蓝色:博通 AFEM-8231 前端模块

紫色:Skyworks SKY58290-20 前端模块

红色:博通 AFEM-8240 前端模块

橙色:可能是 Skyworks SKY58853-17 ? 前端模块

黄色:可能是 Skyworks SKY52628 天线开关模块

绿色:可能是 Skyworks SKY5xx92-16 电源放大模块

红色:博世的 6轴加速计/陀螺仪

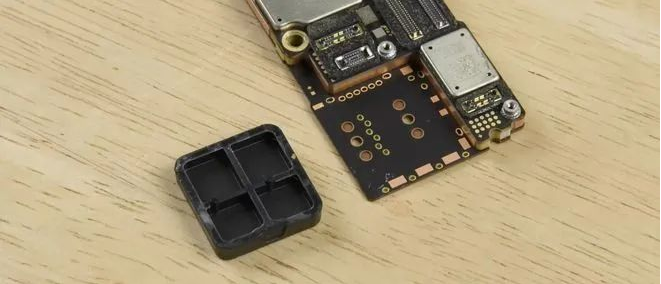

下层主板背面:

红色:疑似是卫星天线接口

橙色:5G 毫米波天线

(备注:图片/供应商名称/元器件型号来源:iFixit)
