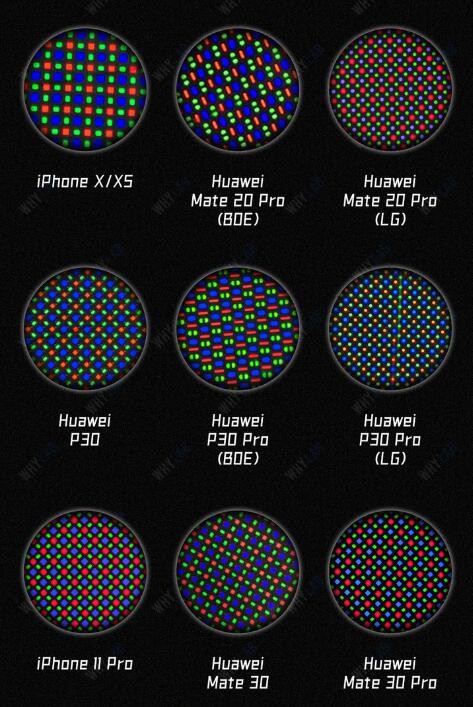

OLED的像素排列方式

展开全部     查看原图 2021-06-10 24490
图片来源:WHYLAB



« 上一张





下一张 »


OLED的像素排列方式
-1标准RGB排列
我们手机上的画面都是由一个个像素构成的,而一个像素又是由三个子像素(RGB)进行组合的,通过不同亮度来构成不同的颜色。标准RGB是在LCD屏幕上最常见的像系排列万式,它将一个像系均分为二个子像系并排排列,通过红、绿、蓝滤色片将LCD背光模组的白光过滤后形成相应的红、绿、蓝即RGB子像素排列。

在OLED初期,有不少显示屏面板采用的是确实是RGB排列,但由于红、绿、蓝三原色次像素寿命并不是一样长的,红色和蓝色次像素的寿命相对比较短,尤其是蓝色,如果坚持使用RGB,在屏幕像素密度超过300ppi后寿命难以保证,比如早期的三星手机使用几个月就会出现烧屏的现象。

-2 Pentile排列(钻石排列)
RGB PenTile 排列,目前多见于OLED屏幕上,因子像素呈现钻石形排列而得名。与标准RGB排列不同,PenTile 排列的每个像素由红、绿和蓝、绿子像素组合而成,绿色像素是完整的,而红蓝像素相比传统RGB排列各减少二分之一,子像素总数减少了约三分之一。

一般称呼这种排列是P排pentile,钻石排列(三星屏)(此外还有:LG仿钻石屏、京东方钻石屏),一般像素密度是LCD RGB排列×81.65%。目前可以说是OLED屏幕中素质最高的排列方式。

-3 “2 in 1”排列(周冬雨排列)
国内像京东方的OLED屏幕采用“周冬雨排列”(看起来像一只只小鸭子表情,被网友们称“周冬雨排列”),其显着的特点便是特点就是绿色子像素被分割成两个小部分,这种像素排列方式的 RGB 三色的子像素数量是相同的,但是三种颜色的像素点各减少了三分之一,六个子像素共用周围的一个像素,因此实际分辨率更低了,分辨率低的情况下边缘锯齿就比较明显。

之所以会出现这种排列方式,是由于PenTile排列已经被三星申请了专利。所以国产厂商想要解决子像素寿命问题就必须另辟蹊径。于是有出现了京东方这种“周冬雨排列”方式,其排列方式的原理与PenTile排列类似,通过扩大蓝色和红色子像素面积来延长屏幕的寿命,且避开了三星的专利。其像素密度约LCD RGB排列×70%-80%(周冬雨排列很难换算标准RGB的比例,普遍认为是LCD RGB排列x75%),一般这种屏幕素质一般多数使用在中低端手机上面,而某爵士手机手机P40 pro存在抽奖的现象。

-4 RGB Delta排列
这种屏幕像素排列方式与PenTile相似,不过其红、绿、蓝子像素数量是相同的。但相比标准RGB排列三种颜色的子像素数量各减少三分之一,每个像素呈R-G、G-B或B-R排列,六个子像素共用周围一个子像素,实际像素密度相比PenTile 进一步下降,大约只有标准RGB排列的60-70%,一般用于维信诺以及天马等低端屏幕中。

-5 Pearl排列(珍珠排列)
Pearl排列方式是华星光电的独家技术。与钻石排列类似,每个像素由R-G和B-G组合而成,G子像素为真实像素,R与B子像素相比Real RGB减少1/2。为了更进一步提高OLED面板的寿命,Pearl排列将子像素的形状改为弧形,打破了Diamond多边形的限制,在相同的设计条件下,Diamond像素排列开口率为17%,TCL 华星Pearl的像素排列开口率可达20%,开口率更大,发光寿命更长,而其像素密度是标准RGB排列的79.5%。


来自:TTTstyle
