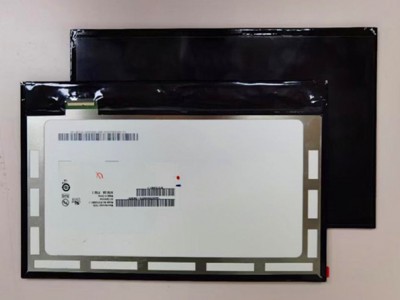

B101EAN01.6友达10.1液晶屏10.1寸液晶模组

友达液晶模组B101EAN01.6 结构特征

对角尺寸 : 10.1"

像素特征 : 像素数量 像素排列 点间距(H×V) 像素间距(H×V)

1280(RGB)×800, WXGA RGB垂直条状 0.0565×0.1695 mm 0.1695×0.1695 mm  [149PPI]

结构尺寸 : 显示区域(H×V) 开口区域(H×V) 外观尺寸(H×V) 外观厚度

216.96×135.6 mm - 227.72×147.8 mm 2.4/4.6 (Typ./Max.) mm

外观特征 : 物理形状 宽高比(H:V) 风景肖像 外观样式

平面矩形 16:10 风景模式 -

其它参数 : 重量 表面防护 表面处理

140g (Max.) - 镜面 (Haze 0%)，Hard coating (3H)

安装孔位 : Without

友达液晶模组B101EAN01.6 光学特征

基本信息 : 显示亮度 显示模式 对比度

400 cd/m² (Typ.) AHVA，常黑显示，透射式 800:1 (Typ.) (透射)

推荐视角 可视角度 响应时间

全视角 89/89/89/89 (Typ.)(CR≥10) 30 (Typ.)(Tr+Td) (ms)

色彩性能 : 色温 支持颜色 白色坐标

6485K 16.7M (8-bit) Wx:0.313; Wy:0.329

1931色域 : NTSC比值 sRGB覆盖率 Adobe RGB覆盖率

52% 72% 55%

DCI-P3覆盖率 Rec.2020覆盖率 色域说明

54% 39% sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

亮度均匀性 : 1.25/1.50 (Max.)(5/13 points)

友达液晶模组B101EAN01.6 电子特征

帧频率 : 60Hz

翻转扫描 : No

功率总耗 : 2.55W (Max.)

友达液晶模组B101EAN01.6 信号特征

信号电气 : 输入电压 输入电流 功率消耗

3.3V (Typ.) 240mA (Max.) 0.9W (Max.)

接口特征 : 信号类型 物理类型 接口位置

LVDS (1 ch, 8-bit) 端子

接口详情 : 品牌 型号 数量 脚数 脚间距 脚定义

恩得利 6718K-Y36N-00L 1 pcs 36 pins 0.5 mm
