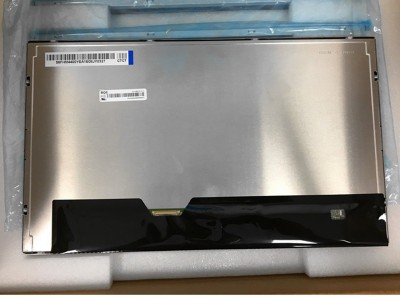

京东方液晶模组EV156FHM-N11 应用详情 基础信息 :制造商京东方型号EV156FHM-N11类型a-Si TFT-LCD , 液晶模组应用产品工业对角尺寸15.6"别名- 应用环境 :存储温度-20 ~ 80 °C工作温度0 ~ 70 °CRoHSRoHS Compliance抗振性能1.5G (14.7 m/s?) 典型特征 :sRGB白光LED背光寿命大于5万小时含LED驱动器表面雾面 备注信息 :eDP1.2 京东方液晶模组EV156FHM-N11 结构详情 像素特征 :解析度1920(RGB)×1080, FHD点间距(mm)0.05975×0.17925 (H×V)像素排列RGB垂直条状 【】
LCR Vertical Stripe：左中右 垂直条状
Rectangle：正方形
RGB Delta：红绿蓝 三角形
RGB Horizontal Stripe：红绿蓝 水平条状
RGB Vertical Stripe：红绿蓝 垂直条状
RGBW Rectangle：红绿蓝白 正方形
RG/BW PenTile：(红绿)(蓝白) 垂直条状
RG/BG PenTile：(红绿)(蓝绿) 垂直条状
RGBY Vertical Stripe：红绿蓝黄 垂直条状像素间距(mm)0.17925×0.17925 (H×V) [141PPI] 结构尺寸 :显示区域(mm)344.16(H) × 193.59(V)开口区域(mm)-外观尺寸(mm)363.8(H) × 216(V)外观厚度(mm)9.6 (Typ.) 外观特征 :物理形状平面矩形外观样式-宽高比16:9 (H:V)风景肖像风景模式 其它参数 :重量850g (Max.)表面处理雾面 (Haze 25%) 京东方液晶模组EV156FHM-N11 光学详情 基础信息 :显示亮度500 cd/m? (Typ.)对比度1200:1 (Typ.) (透射) 可视角度89/89/89/89 (Typ.)(CR≥10)显示模式ADS，常黑显示，透射式推荐视角全视角响应时间(ms)25 (Typ.)(Tr+Td) 色彩性能 :白色坐标Wx:0.313; Wy:0.329支持颜色16.7M (6-bit + Hi-FRC)色温6485K亮度均匀性1.25/1.33 (Max.)(5/13 points) 亮度均匀性 = 值 / ***小值 1931色域 :NTSC比值79%sRGB覆盖率99%Adobe RGB覆盖率80%DCI-P3覆盖率82%Rec.2020覆盖率59%色域说明sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) 京东方液晶模组EV156FHM-N11 电子详情 帧频率 :60Hz 【】
120Hz (60HZ输入)：内置MEMC电路
120Hz+120Hz：120Hz面板+120Hz背光
240Hz (60HZ输入)：内置MEMC电路 翻转扫描 :No 功率总耗 :13.3W (Max.) 京东方液晶模组EV156FHM-N11 信号详情 信号电气 :电压供应3.3V (Typ.)电流供应900mA (Typ.)功率消耗4.5W (Typ.) 信号类型 :LVDS (2 ch, 8-bit)逻辑电压- 接口特征 :位置-类型端子 接口详情 :品牌型号脚距脚数数量脚定义 屏库内部编码I-PEX20455-040E-660.5 mm40 pins1 pcs 京东方液晶模组EV156FHM-N11 光源详情 光源特征 :光源类型WLED数量-位置侧入式光源是否可换-形状-寿命50K (Min.) Hours 接口特征 :位置-类型包含在屏信号接口中 光源驱动 :含LED驱动器 驱动电气 :电压供应12.0±1.2V电流供应-功率消耗7.8/8.8W (Typ./Max.) 京东方液晶模组EV156FHM-N11 包装详情 包装箱 : 数量 重量 尺寸 9 pcs / box - 496×396×290 mm (L×W×H)
