SCA 贴合机 ，硬对硬贴合机

深圳市普天达智能装备厂家陈国文 13510628345

产品简介

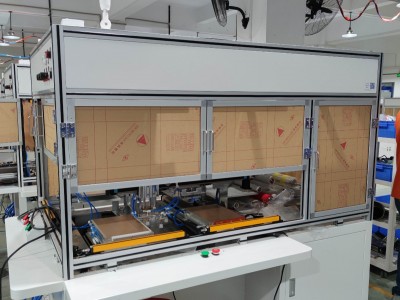

PTD-GFG921 G+F+G 贴合机，适用于 7-13 寸的 sensor+sca+glass 贴合，设备采用独特的设计理念， 将离型膜与膜材自动分离，同时吸附在真空平台上的基板自动进入贴合工位，精准、快速的将膜材贴合 到基板上。设备使用 PLC 控制系统、光栅感应，设备安全、可靠，自动化程度高，操作简便。

实际应用 ▪ 设备适用于 7 寸-13 寸 GFG 的贴合 ▪

二段工艺：1.手动放料， G+F 自动贴合 2.机械手放料，手动撕膜 G+G 自动贴合

设备工作流程

▪ 人工上料至真空平台；

 ▪ 自动模式下，操作员将产品放置在下真空平台，感应器启动真空吸附，撕膜，操作员将手离开真空平 台感应区域，设备自动启动； ▪ 机械结构同步运行；

 ▪ 上压头吸取膜片后，校正结构自动将膜片校正，上压头运行至贴合工位；

 ▪ 下真空平台运行至贴合工位完成贴合；

 ▪ 贴合完成后上压头离开，取膜；

 ▪ 机械手搬运产品至 G+G 贴合平台，手动撕膜，翻转平台放 Galss 启动贴合，完成贴合后下料机械手将 产品取出放入传输带. 设备效率 ▪ 整体贴合时间：8-10 秒/PCS（根据产品工艺而定）

▪ 设备产能：300—400PCS/小时（根据产品工艺而定）

 ▪ 调试时间：新产品调试 30-50 分钟，有数据保存产品 1-5 分钟
