.设备简介
1.1 设备名称 : 背光组装机
1.2 设备型号：PTD-BG580
1.3 设备主要功能：适用于 LCD 行业 1-7 寸玻璃和背光的组装工序，通过 CCD 视觉对位可以实
现 LCD 玻璃和背光自动贴合组装，上料、撕膜、收废料、CCD 对位、贴合所有工艺全程一
体自动化，本设备可与我司或其它厂家设备的前后段连线使用。
1.4 设备外形及结构（附图说明，图片仅供参考，实物为准)

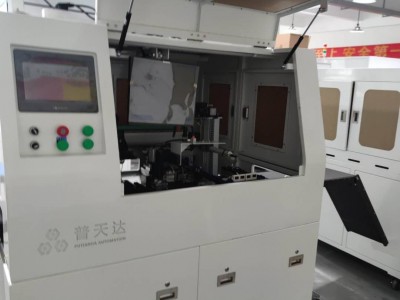

A.外形图
B.结构图：
LCD 上料皮带
撕膜结构
背光上料皮带
成品出料皮带
贴合平台
压合结构
LCD 不良品出料皮带
废料回收仓
1.5 设备工艺流程：
① 流水线流入 LCD，经 CCD 拍照，机械手拾取 LCD 到撕膜机构撕膜，废料自动卷走，撕膜完
成后 LCD 下料机械手拾取 LCD 进行 CCD 拍照对位，良品搬运至贴合平台贴合，不良品从小出料
皮带流出；
② 背光上料流水线流入背光，经 CCD 拍照，机械手拾取背光搬运到贴合平台，撕膜后废料抛
至下方废料仓，平台前进、CCD 拍照；
③ LCD 下料机械手将拍照校正完成后的 LCD 良品搬运至贴合平台，与背光贴合；
④ 贴合完成后贴合平台后退至指定位置，下料机械手抓取贴合好的产品搬运至下料流水线，
压合机构对产品压合后成品流出。
