科技媒体 Appleinsider 昨日（10 月 23 日）发布博文，报道称供应链内部消息人士透露，苹果已着手回收报告变色的 iPhone 17 Pro 和 iPhone 17 Pro Max，并送返工程团队进行评估，以确定根本原因。
消息源指出苹果正在积极调查并解决问题。由于目前报告的案例数量不多，可以推断这并非普遍性缺陷，而是一个影响范围有限的小批量制造瑕疵。
该媒体还称用户可以放心购买星宇橙颜色的 iPhone 17 Pro 和 iPhone 17 Pro Max，表示遇到变色问题的可能性极低，且即便遇到，苹果也会提供售后保障。
据苹果服务链内部多位消息人士透露，变色的iPhone被回收并送回工程团队进行评估，但后续如何处理仍不明确，具体方案将取决于问题根源。
该媒体在深入调查 iPhone 17 Pro 和 iPhone 17 Pro Max 变色事件，并咨询了多位专家，认为这一现象或许并非用户之过，其根源可能深埋于手机的制造工艺之中。
据博文介绍，要理解变色原因，首先需了解“宇宙橙”配色的实现方式。
首先，苹果放弃了iPhone 16 Pro系列的钛金属机身，转而采用铝合金材质，这一调整不仅让手机更轻，还提升了散热性能。但铝合金无法用传统喷漆工艺上色并保证持久度，因此苹果另辟蹊径，采用铝合金阳极氧化工艺来实现着色效果。
阳极氧化工艺的第一步是“清洁”：使用温和的无腐蚀性溶液去除机身加工残留油脂及指纹，这一步至关重要，只有确保铝合金表面洁净，才能进入下一环节——蚀刻。
蚀刻工艺会去除铝合金表面的瑕疵以及自然形成的氧化层，通常通过碱性浸泡、喷涂实现，最终让金属表面变得光滑均匀。
接下来是“阳极氧化”环节：将铝合金机身浸入电解液中并连接阳极，电流会推动氧离子附着在金属表面，形成多孔的氧化铝层。
这层多孔结构是上色的关键，也是苹果实现星宇橙配色的核心步骤，此时铝合金表面的氧化层如同海绵，能完美吸附染料，最终呈现出我们看到的橙色。

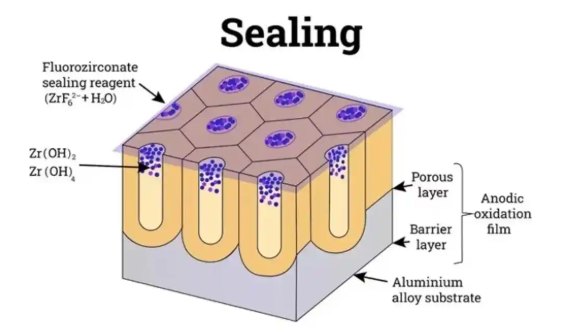

至此，铝合金机身已基本染成橙色，但最后一步“封孔（sealing）”至关重要，必须对机身进行密封处理。封孔是一套复杂的化学与物理过程，这里只做简单说明，在染色完成后，通过化学或物理方法将多孔氧化膜表面的微孔封闭起来，将颜色锁在内部，同时形成一层坚固的保护膜，隔绝外界环境。部分iPhone 17 Pro出现褪色的原因很可能是这一环节出现了问题。
对iPhone 17 Pro金属机身进行封孔处理，是确保配色持久度的关键，若封孔工艺不到位，多孔的氧化层会完全暴露，容易受到日常生活中各种因素的侵蚀。更糟糕的是，多孔氧化铝结构的吸附性极强，任何与之接触的物质都可能影响机身颜色——无论是空气、手上的油脂还是口袋里的杂物。水、油脂等液体一旦渗入孔隙，就可能导致颜色改变或褪色，还会削弱原本用来保护机身外观的防腐蚀层。
阳极氧化过程中，封孔不当的情况有多种可能：比如封孔溶液成分配比错误，会导致颜色不均、出现斑块；封孔过程中若受到化学污染，会让部分孔隙无法闭合，进而引发变色；甚至完全未封孔的机身会直接吸附油脂等物质。值得注意的是，即便使用的不是过氧化氢这类氧化剂，任何清洁iPhone的物品都可能导致机身褪色。
此外，阳光照射也是一大诱因：未封孔的阳极氧化表面即便短时间暴晒也会出现褪色。封孔失败或工艺不佳会导致机身腐蚀、磨损及外观劣化，这与我们看到的部分星宇橙iPhone问题完全吻合。若苹果的封孔工艺存在哪怕一点瑕疵，用户几乎无法阻止机身变色。

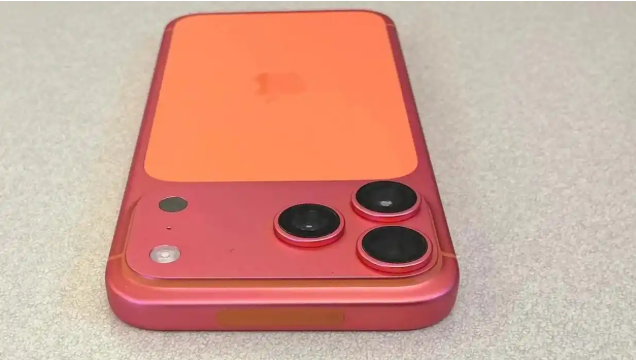

此次曝光的变色手机颜色变化非常均匀，这恰恰反驳了“用户清洁不当”的说法，因为局部擦拭难以造成如此一致的效果。因此，多位材料工程师分析认为，问题更可能出在封孔工艺上，而阳光照射则加剧了变色过程。
据称，苹果方面已知晓该问题：受影响的用户已成功更换新机。同时苹果也在调查此事，以查明问题根源及影响范围。
