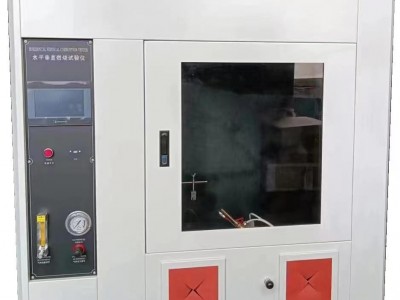

水平垂直燃烧试验仪

主要用途：水平垂直燃烧试验仪符合

GB/T2408-2008,UL94之V0、V1、V2；ASTM D635，IEC60695-11-3（5VA、5VB级材料,火焰功率

:500W）；IEC60695-11-4（V-0，V-1,V-2级材料,HB级）；GB/T5169-16(IEC60695-11-10)

《50W火焰试验方法》；GB/T5169-17（ IEC60695-11-20）《500W火焰试验方法》；

GB5169.15等标准的相关条款要求而设计制造的,模拟电工电子产品周围发生着火时早期阶段

火焰的影响，以便通过模拟技术评定着火危险程度。主要用于对塑料及其他非金属材料部件

样品、固体材料和按ISO845的方法测定时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特

性进行水平、垂直可燃性试验。

工作原理：通过模拟电工电子产品周围发生着火时早期阶段火焰的影响，以便通过模拟技术

评定着火危险程度。

检测对象：注塑件原材料、电器盒、线扎、保温管、易燃或存在安全隐患的非金属件等。

试件规格尺寸：125mm×13mm等。

控制方式：7寸触摸屏+PLC+遥控器控制

本生灯灯头：喷火管口内径：9.5±0.3mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高

度为102mm；按标准定做。

燃烧器角度：0~45°(手动调节，带刻度)；

引燃铺垫板：标准医用棉花；

施燃气体：98%甲烷标准气或者37MJ/m3±1MJ/m3天然气或丙烷或液化石油气（气体客户自备

）；配备燃气泄漏报警装置

燃气焰温梯度：从100℃±2℃～700℃±3℃用时44s±2.0s或54s±2.0s或者按照定制标准要

求

温度校准验证装置：进口仪表自动控制，配φ5.5mm，1.76±0.01g或φ9mm,10.00±0.05g标

准铜头（选配）

温度校准验证用热电偶：Ø0.5mm，K型，进口绝缘式耐高温铠装热电偶(选配）；

试验时间和持燃时间：1s～999.9s（集成于触屏，PLC）；

重复施燃次数：1～9999次（集成于触屏，PLC）；

采用自动打火装置,方便试验自动进行；

试验容积：大于0.75m³；

支架和夹具：试验支架为手自动一体，夹具小巧方便，材质为不锈钢材料和铝。夹具可以自

动上下移动（电机控制），左右移动（手动），本生灯手动前后移动。

火焰高度：20mm--175mm可调

火焰量规：20毫米火焰量规（多功能火焰量规可选）

流量计：符合105ml/min或965ml/min。

外形尺寸:长1310*深630mm*高1540mm(箱体尺寸仅供参考，以不同型号规格为准)；

箱体材料：铁板烤漆，外观精美；观察窗采用钢化玻璃，增加安全性

排气：装有排风扇，排气孔Ø100mm；

输入电源：AC 220V  50HZ 5A。
