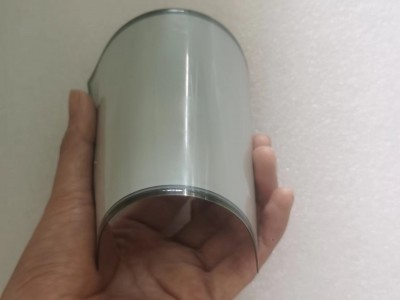

6.8寸墨水屏元太柔性电子纸书屏ET068SC1

ET068SC1是一种基于有源矩阵的反射式电泳E Ink®技术显示模块

非晶硅衬底。它有6.8英寸的活动区域，600 x 800像素，显示器能够显示

2-16灰度（1-4位）的图像取决于显示控制器和相关波形文件

它使用特征

   高对比度反射/电泳技术

   600 x 800显示器

   高反射率

   超宽视角

   超低功耗

   纯反射模式

   双稳态

   商业温度范围

3、机械规格

参数规格单位备注

屏幕尺寸：6.8英寸

显示分辨率：800（H）x 600（V）像素

有效面积：138（H）×103.5（V）mm

像素间距：0.1725（H）×0.1725（V）mm

像素配置方块

外形尺寸113.1（宽）×156.5（高）×0.845（深）mm，无PF

模块重量14.6+/-1.5 g，不带PF

灰度数16灰度级（单色）

显示操作模式反射模式

用85 Hz测量功耗的最大平均电流和最大电流

具有以下模式转换的波形：从黑白单棋盘格像素模式到反转

黑白单棋盘格像素图案（注6-1）

-使用85 Hz波形测量典型功耗，并进行以下模式转换：

从水平4灰度模式到垂直4灰度模式。。（注6-2）

-待机功率是面板控制器处于待机模式时消耗的功率。

-仅在控制器和波形下保证列出的电气/光学特性

由E Ink提供。

-建议将Vcom设置在赋值±0.1 V的范围内

-最大I COM涌入电流约为484 mA

ET068SC1 is a reflective electrophoretic E Ink® technology display module based on active matrix

amorphous silicon substrate. It has 6.8” active area with 600 x 800 pixels, the display is capable to display

images at 2-16 gray levels (1-4 bits) depending on the display controller and the associated waveform file

it used.

2. Features

 High contrast reflective/electrophoretic technology

 600 x 800 display

 High reflectance

 Ultra wide viewing angle

 Ultra low power consumption

 Pure reflective mode

 Bi-stable

 Commercial temperature range
