起痕判断:依标准GB/T6553-2003/4.1.2规定,在试样上施加电压(2.5k V,3. 5k V和4.5k V),并以一定流速滴污染夜,在60mA以下的电流持续6H不过流即为通过;试验时间:6小时滴夜间隔时间:试验时间可预置,0 ~ 99.99S/M/H可连续可调;
输出电压:交流/直流(定制可切换);
试验溶夜:绿化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染夜在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
滤纸尺寸:按照标准尺寸要求制做,滤纸厚度为0.15 ~0.17mm。机箱:采用SUS304不锈钢(拉丝面);
性能指标试验组数:五组;电极:厚0.5mm 材质为304不锈材料,上下电极距离:50.0mm±0.1;
试验电压:100V-6000V 无级可调;电压稳定度:±1%;
调压器:输出:0~250V可以调,容量5KVA;
验电跨在电授上流如正痘被电压,其在100 V~s00V之阿变化,频率为8 Hr~42 Hs,电压测量装置应指示一真有效值,最大误差为1.5%,电源功率应不小于 0.6kVA,一合适的试验电路示例见图4. 可变电R器应能调节两电极同的矩路电流别1.0 A±0.1A,且在此电流下,电压表上指示的电压
当试验中高压回路电流达到或超过60mA持续2S 后,继电器动作,切断电流,蜂鸣器报警指示试品不合格,这时按电压停止即可解除报警声;
高精度稳压器:输出AC220V 功率6000W,精度±1%;
滴夜装置:高精密滴夜装置,滴夜装置高度可调,采用精密蠕动泵,流量范围可调;
当电汽有效值为0.50A,其相对公差为土10%,持续2.00s,其相对公菱为±10%时,过电液装暨应动作.
下降应不超过10%(见图4),短路电流值的测量装置最大误差为士3%.
试验变压器:容量5KVA,醉高输出电压AC6000V(或定制DC6000V可选);

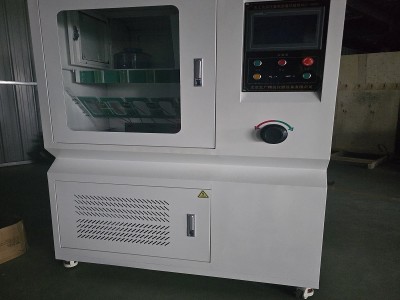

本机是严格按照GB/T6553-2003 及IEC60587-1984设计制造。
