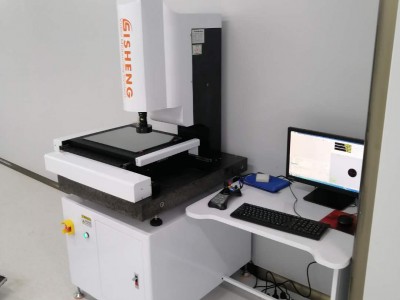

供应模切用自动二次元测量机

二次元光学影像测量仪利用光学坐标原理将显微镜投影仪下观测到的物体影像数字化，结合电脑软件进物体的几何尺寸测量以及绘图，并可将数据表格化以及进行后期处理。可以对工件平面的点，线，圆，圆弧，不规则曲线等元素作精密测量．适用于机械、电子、电器、模具以及精密五金的工程开发、绘图以及产品的测绘检验。

模切用二次元功能：

    基本几何元素测量、组合元素测量、形位公差、坐标值判定、二维图形抄数等，广各种报告报表的输出。

二次元测量软件VMS 3.1 简介

全中文界面、鼠标直接点击操作，智能型简便易学易用

对一般几何测量圆、点、线、面、椭圆、不规则曲线它可以自动抓取量测资料，精确度稳定

测量工件可任意摆放，软件具有强大的坐标平移、旋转或重新设置

可以在影像上对所测元素直接进行尺寸标定，给客户以清晰、直观的感觉

无论规则与不规则形状工件只需鼠标框选，图形自动寻边找点，进行二维图形抄数

实现DXF格式的输入和输出

直观、丰富的报表输出 , WORD 、EXCEL格式

实用的SPC模块

灵活丰富的测量功能

画点、点群、画线、画圆、画弧、B-Spline、曲线、矩形、多边形、椭圆

自动捕捉边缘点、自动点测量

自动线测量、自动圆测量、自动圆弧测量、自动线识别

框选点群、框选直线、框选圆、框选圆弧、框选椭圆

点选点群、点选圆

实用的构造功能

两点连线、线中点、点线距、点圆切线、两线交点、角平分线、线线距离、圆线距、

圆线交点、圆圆交点、圆圆距离、圆圆切线
