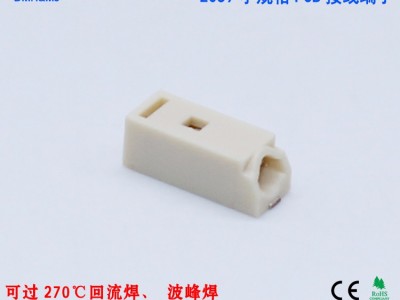

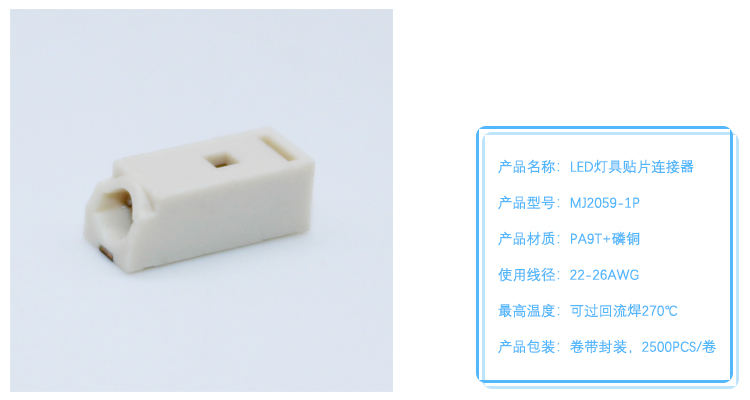

PCB插入式卡线端子LED照明核心导线连接器2059贴片端子

产  品  名  称

LED贴片端子

产  品  型  号

MJ2059-1P

产  品  颜  色

米黄色

长           度

7.8mm

宽           度

3.0mm

高           度

2.72mm

间           距

3.00mm

重           量

0.1g

极           数

1

电           流

2A

电           压

275V

耐    电    压

800V AC/minute

接  触  电  阻

≤20mΩ

绝  缘  电  阻

≥800mΩ

连  接  方  式

CAGE CLAMP (笼夹)

污  染  等  级

III

绝  缘  材  质

PA9T

触  点  材  质

磷铜

表  面  处  理

镍底雾面锡

触  点  镀  层

镍底雾面锡

使  用  线  径

26-22AWG(0.14-0.34mm²)单股线或多股线镀锡

剥  线  长  度

4-5.5mm

多  股  导  线

剥线表层镀锡0.5mm²

工  作  温  度

-40℃～+110℃

拔     插    力

1.5kgf

安  装  方  式

SMT表面贴装

焊  接  方  式

回流焊

回流焊最高温度

270℃
