基于热激活延迟荧光的蓝色有机发光二极管，存在稳定性低和发射范围宽的问题。超荧光Hyperfluorescence（在热激活延迟荧光发射体上，产生的激发态被转移到具有窄发射光谱的荧光终端发射体）有望提高颜色纯度和稳定性。然而，在较小间隙终端发射极上，直接电荷俘获导致直接发射损失、抑制电荷传输和电荷不平衡。
今日，德国马普高分子所Oskar Sachnik，Gert-Jan. A. H. Wetzelaer等，在Nature Materials上发文，报道了单层纯蓝色超荧光有机发光二极管，不会受到终端发射极上电荷俘获的影响。
研究表明，热激活延迟荧光敏化剂的能量无序，具有较小能隙的终端发射体存在，而不影响电荷传输。因此，单层有机发光二极管的稳定性优势，可以与无陷阱超荧光相结合，从而产生纯蓝色发射、简单器件结构、高量子和功率效率以及最先进的操作稳定性
基于无陷阱超荧光的纯蓝色单层有机发光二极管。

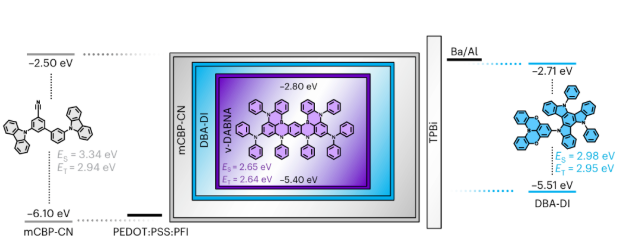

图1:纯蓝色超荧光单层OLED的器件布局。

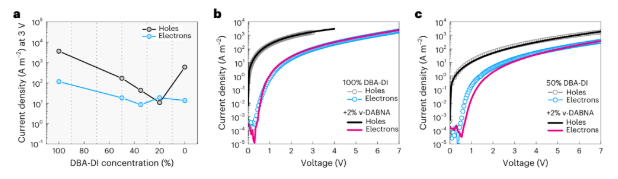

图2:发射层中的电荷传输。

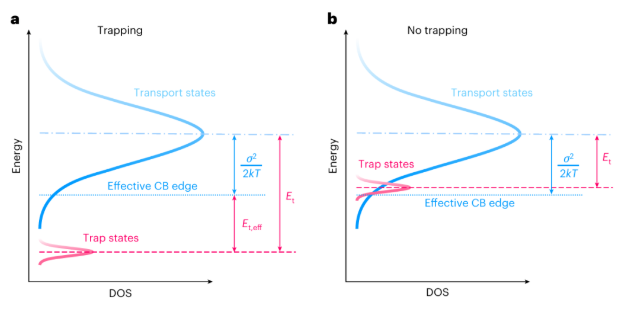

图3:能量无序与陷阱深度影响示意图。

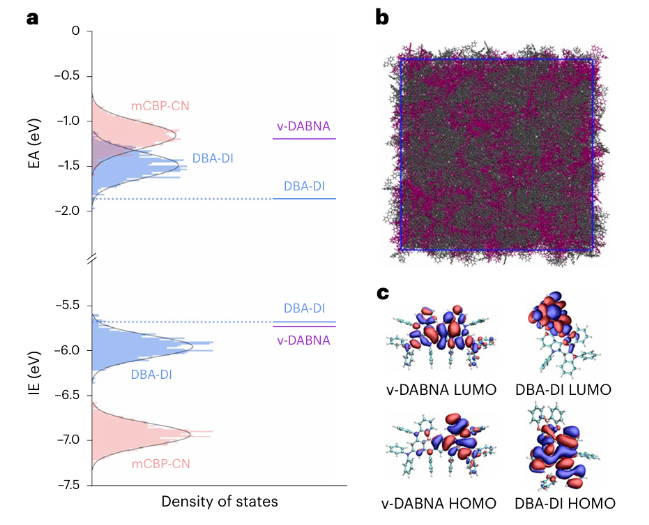

图4:发射层的模拟态密度density-of-states，DOS分布。

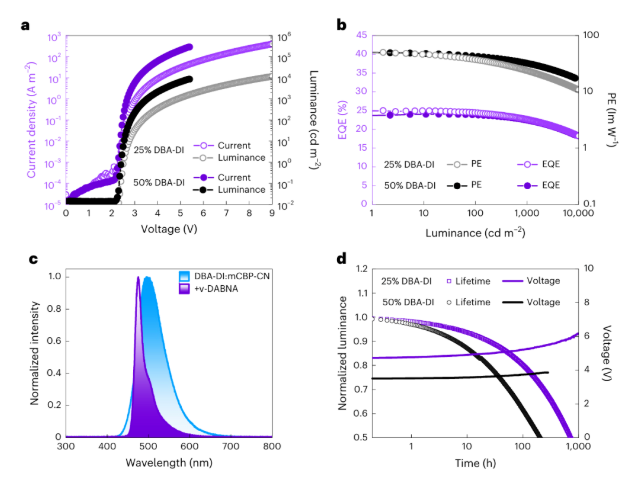

图5:单层纯蓝色超荧光OLED的器件性能。
研制"无陷阱"纯蓝超荧光单层OLED。该器件采用新型热活化延迟荧光（TADF）敏化剂DBA-DI与窄谱终端发射体ν-DABNA的组合，通过巧妙利用材料能量无序特性（σ≈0.14 eV），彻底消除传统超荧光器件中电荷陷阱问题。器件实现475 nm纯蓝发射（半峰宽仅22 nm），外量子效率达25%，工作寿命超700小时（初始亮度1000 cd/m²），同时具备2.4V超低启亮电压。单层结构设计摒弃传统多层堆叠，为高稳定性、低成本蓝光OLED开辟新路径。
TADF敏化剂：氧桥硼基分子DBA-DI（能隙2.98 eV）
终端发射体：多共振TADF分子ν-DABNA（能隙2.65 eV）
主体材料：氰基修饰的mCBP-CN（提升电子传输）
电极：PEDOT:PSS:PFI阳极/TPBI/Ba/Al阴极
文献链接
