ET011TJ2 eink 1.1寸圆形电子纸墨水屏超低功耗

元太推出的ET011TJ2 是一款采用EPD技术的1.1英寸电子纸产品，它无背光，无触摸。它的典型特征为: 圆形显示，反射式，表面雾面， Flexible Round ePaper display with hole。

它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 60°C。此型号推荐使用于穿戴装置。作为一款反射式电子纸产品，ET011TJ2可以提供，11:1 (Typ.)的反射对比度。由于每个像素点采用了2-bit灰阶信号，此产品可以显示灰度颜色。本产品无背光。ET011TJ2采用了3/4-wire SPI, I²C信号接口，总共24 pins，采用端子连接，驱屏电压为3.3V (Typ.)。

尺寸(inch) 1.1

分辨率(HxV) 240x240

有效显示区域(mm) 27.96 x 27.96

外观尺寸(mm) 34.6 x 31.8

ppi 218

电子墨水薄膜 Carta

刷新时间 800ms

背板 Flexible

总厚度 1.186mm

总重量 1.22g

灰度 4

前光 Y

表面处理 Anti-glare Treatment

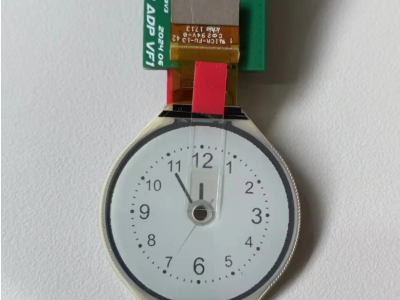

1.1英寸，圆形电子纸显示屏

‧ 中间穿洞、异形切割、适用于手表等应用

‧ 含前光(Front Light)

ET011TJ2是一种基于有源矩阵TFT和

塑料基板。它有1.1英寸的活动区域，240 x 240像素，显示器能够显示带有

4个灰度级（2位），具体取决于显示控制器及其使用的相关波形文件。中心孔是

位于显示屏中央。

2.特点

   高对比度反射/电泳技术

   240x240屏幕

   高反射率

   超宽视角

   纯反射模式

   双稳态

   商业温度范围

   塑料基板

   中心孔

   FL层压，可选客户系统板中的LED灯条

ET011TJ2 is a reflective electrophoretic E Ink technology display module based on active matrix TFT and

plastic substrate. It has 1.1” active area with 240 x 240 pixels, and the display is capable of displaying images with

4 gray levels (2 bits) depending on the display controller and the associated waveform file it used. A central hole is

in the center of display.

2. Features

 High contrast reflective/electrophoretic technology

 240x240 display

 High reflectance

 Ultra wide viewing angle

 Pure reflective mode

 Bi-stable

 Commercial temperature range

 Plastic substrate

 Central hole

 FL laminated, option for LED Light Bar in customer’s system board

  For more information about this product, please contact 18680600159 Jacky
